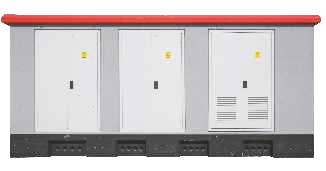

Beton Dağıtım ve Transformatör Merkezleri
OG/AG Beton Dağıtım ve Transformatör Merkezleri, 36 kV’a kadar olan sistem gerilimlerinde kullanılmak üzere beton mahfazlı, monoblok, kompakt tip özelliklerinde TS EN 62271-202 (IEC 62271-202) standardına ve TEDAŞ MYD ilgili şartnamesine göre tasarlanmıştır. Standardın gerektirdiği tüm tip deneyler, yurt içi ve yurtdışında bulunan akredite laboratuvarlarda tamamlanmıştır.
Beton Dağıtım ve Transformatör Merkezleri, üç bölümden oluşmaktadır. YG anahtarlama üniteleri bölümü, OG dağıtım transformatör bölümü, AG dağıtım panosu bölümü.
KULLANIM ALANLARI:
Trafo Merkezleri, Dağıtım Merkezleri, Endüstiryel Merkezler, Rüzgar Enerji Santralleri (RES), Güneş Enerji Santralleri (GES), Kompanzasyon Tesisleri, Su Pompa İstasyonları, Jeneratör Kabinleri.
AVANTAJLAR
Monoblok yapısı nedeniyle yer değişikliğine elverişli, hızlı ve kolay montaj, görüntü ve yapı itibariyle çevreye uyumlu, değişik renk seçenekleri, iklimsel koşullara karşı dayanıklı, uzun ömürlü.
TASARIM VE YAPISAL ÖZELLİKLER
GENEL
- Kompakt merkeze ait beton mahfaza çatı hariç, tank/temel bölümü ve yan duvarları ile birlikte monoblok olarak, çatı ise ayrı üretilmektedir.
- Kompakt merkezin çatısı, yan duvarları ve tank/temel bölümüyle mahfazası tamamıyla su geçirmez yapıdadır.
- Tank/temel bölümü, 36 kV 10×240 mm² kablonun en küçük kıvrılma yarıçapına uygundur.
TİPLER
- Hava Yalıtımlı Hücreli Kompakt Trafo Merkezleri (1000 kVA)
- Hava Yalıtımlı Hücreli Kompakt Trafo Merkezleri (1600 kVA)
- Hava Yalıtımlı Hücreli Trafo Merkezleri
- AG Panosuz Hava Yalıtımlı Hücreli Kompakt Trafo Merkezleri (1000 kVA)
- AG Panosuz Hava Yalıtımlı Hücreli Kompakt Trafo Merkezleri (1600 kVA)
- AG Pano ve Dağıtım Transofrmatörlü Merkezler
- RMU’lu Kompakt Trafo Merkezleri
YAPISAL ÖZELLİKLER
Mahfaza
- Kompakt merkezin çatısı 2500 N/m2 yüke dayanıklıdır.
- Mahfaza en az 34m/sn’lik rüzgar basıncına dayanıklıdır.
- Havalandırma panjurları ve kapılar içerden ve dışardan 20 Joule karşılık gelen bir mekanik şoka dayanıklıdır.
- Mahfaza Sınıfı: 10
- Beton trafo merkezlerinin deprem şartlarına karşı güvenli olduğu kanıtlanmıştır.
Beton ve Çelik Donatı Özellikleri
- TS EN 206-1 standardına uygun C35/45 beton kullanılmaktadır.
- Betonda nitelik deneyleri periyodik olarka akrediye laboratuvarlarda yaptırılmaktadır.
- TS 708’e uygun çelik donatılar kullanılmaktadır.
Havalandırma Panjurları, Kapılar ve Kilit Sistemleri
- Havalandırma panjurları ve kapılar 2mm kalınlığında elektrostatik toz boya ile boyanmış galvanizli sac malzemeden üretilmektedir.
- Kapılar 120” açık konumda kalabilecek şekilde ve dışarıdan sökülemeyecek şekilde tasarlanmıştır.
Ara Bölmeler
YG Hücre Bölümü ile Trafo Bölümü ve Trafo Bölümü ile AG Pano Bölümü arası betondan üretilen ara duvarlar ile ayrılmaktadır.
